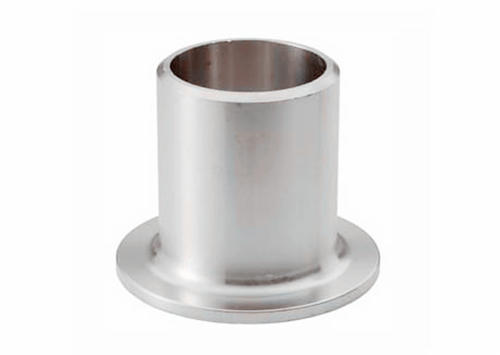

Түйінді ұшы

Жоғары сапалы ұшты Қытай өндірушісі SN Valve ұсынады. Айналмалы фланецтің тірегі қажет болғанда дәнекерленген фланецтерді ауыстыру үшін қолданылатын фитинг. Және ол әртүрлі диаметрлі құбырларды қосу үшін қолданылатын стандартты және стандартты емес ANSI өлшемінде жеткізілуі мүмкін.

Айналдыру ұштары

Термиялық тұрақтылық

Ұзақ қызмет ету мерзімі

Жоғары механикалық беріктік

Түтікшелердің түрлері

Түтік ұшы үш түрлі жолмен ұсынылады, A, B және C түріндегі.

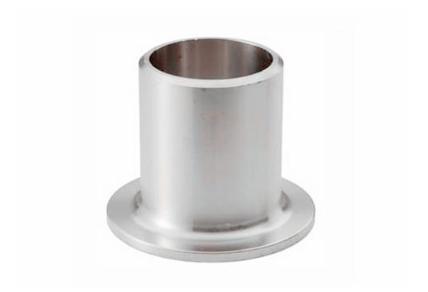

Түйінді ұшы

Айналмалы фланецтің тірегі қажет болғанда дәнекерленген фланецтерді ауыстыру үшін қолданылатын фитинг. Және ол әртүрлі диаметрлі құбырларды қосу үшін қолданылатын стандартты және стандартты емес ANSI өлшемінде жеткізілуі мүмкін.

Айналдыру ұштары

●Тамаша тығыздау өнімділігі: фланецтер тегіс және тегіс тығыздағыш бетін қалыптастыру үшін дәл өңделген, бұл қосылымды тығыздау өнімділігін тиімді жақсартады.

●Күшті коррозияға төзімділік: жоғары сапалы материалдардан жасалған, тамаша коррозияға төзімді, әртүрлі медиа ортасына жарамды.

●Икемді орнату және бөлшектеу: оны бос фланецпен икемді түрде сәйкестендіруге болады, бұл орнату және бөлшектеу процесін оңай және жылдам етеді және құрылыс тиімділігін арттырады.

●Әртүрлі жұмыс жағдайларына бейімделеді: әртүрлі жұмыс жағдайларына сәйкес келетін әртүрлі құбыр өлшемдері мен қысым деңгейлеріне сәйкес теңшеуге болады.

Түтікшелердің түрлері

Түтік ұшы үш түрлі жолмен ұсынылады, A, B және C түріндегі.

А түрі

А типті тірек ұшы стандартты қосқыш фланец үшін пайдаланылады. Түтіктің шетіндегі ілмек қалыңдығы құбыр қабырғасының номиналды қалыңдығынан үлкен немесе оған тең. Сонымен қатар, А түрінің сыртқы бұрыштық радиусы тізе буынының фланецін қабылдай алады. Ішкі бұрышы төртбұрышты. Лаптың әдетте өңделген тістелген беті бар.

В түрі

В типті тірек ұшы фланецтердегі стандартты сырғанау үшін фланецтер ретінде пайдаланылады. Бұл қысқа ұштардағы тізе қалыңдығы құбыр қабырғасының номиналды қалыңдығынан үлкен немесе оған тең. Сондай-ақ, B түріндегі сыртқы бұрыш радиусы қосалқы фланец ретінде пайдалануға болатын сырғымалы фланецті қабылдау үшін жеткілікті кішкентай. Ішкі бұрышы төртбұрышты. Лаптың әдетте өңделген тістелген беті бар.

C түрі

C типті ұшты стандартты тігу фланеці және фланецтегі сырғанау үшін пайдалануға болады. Ол тізенің ішкі диаметрінде дөңгелек жиегін қалдырып, жағылады. Қажет болса, радиусты шаршыға жабық етіп жасауға болады. Құбырдың қалыңдығы құбыр қабырғасының 75% құрайды. C түрі кез келген резервтік фланецті орналастыру үшін өте қысқа. C түріндегі тізе буыны тегіс және ол машина емес.

Аяқтаудың артықшылықтары

а. Дайындау оңай (кесілген беттердің параллель немесе мінсіз тегіс болуын қажет етпейді)

б. Алюминий мен мыс сияқты екі бірдей металдың арасында түзілуі мүмкін.

в. Әртүрлі қалыңдықты орналастырады (жіңішке бөлікті үстіңгі жағынан дәнекерлеу керек), диафрагмалар мен фольгалар сияқты жұқа материалды қосуға болады
