SN Valve - Қытайдағы жетекші дәнекерлеу арматура өндірушісі. Розетка дәнекерлеу фитингі - құбыр фитингтің, клапанның немесе фланецтің ойық жеріне салынатын құбырды бекіту бөлшектерінің бір түрі. Құбырларды немесе клапандарды құбырдың басқа бөліктеріне қосу үшін филе түріндегі тығыздағыш дәнекерлеулер қолданылады. Розетка дәнекерлеу фитингтері күшті құрылымдық беріктік пен жоғары ағып кетудің тұтастығының артықшылықтарына байланысты белгілі бір жағдайларда жақсы таңдау болып табылады. Бұл факторлар құбыр жобасын жобалау кезінде ескерілетін маңызды факторлар болып табылады.

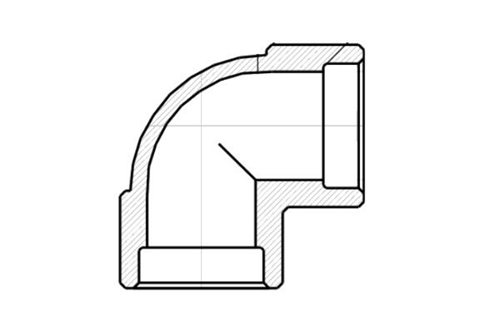

Төмендегі суретте сіз 90 градус розеткалық дәнекерлеу шынтағының пішінін көре аласыз:
Розеткалы дәнекерлеу құбырларының фитингтерінің өлшемдерін қалай дұрыс сипаттауға болады
Розетка дәнекерлеу арматурасына сұранысты орналастыру кезінде OD (сыртқы диаметр) өлшемдерін және қысым талаптарын (немесе қалыңдық кестесін) көрсету маңызды. Розетка дәнекерлеу фитингтерінде әдетте 3000, 6000 және 9000 сыныбында көрсетілген қысым көрсеткіштері бар.
Розетка дәнекерлеу құбырларының фитингтері әдетте БҚ құбырларының фитингтері ретінде жеңілдетілген, сондықтан сіз кейбір сипаттамаларды көресіз, мысалы, БҚ шынтағы, БҚ ілінісу, SW муфталары және т.б.
Розетка дәнекерлеу арматурасы туралы пайдалану
Олардың жоғары қысымды мүмкіндіктеріне байланысты розетка дәнекерлеу арматурасы әдетте өнеркәсіптік процестердің кең ауқымында қолданылады.
● Шынтақтар, таяқшалар және редукторлар сияқты розеткалы дәнекерлеу құбырларының фитингтерін ағып кетуге болмайтын жерлерде улы, жанғыш немесе қымбат материалдарды тасымалдау үшін құбырларда пайдалануға болады.
● Өлшемдерді өзгертуді жеңілдету үшін ASME құбырларымен бірге пайдаланылады.
● Құбыр жұмысы тұрақты деп есептелетін жағдайларда қолданылады. Олар жақсы ағын сипаттамаларын қамтамасыз ететін етіп жасалған.
● ASTM A234 стандарттарына сәйкес өндірілген және ASME B16.11 растауы мүмкін. Бұл өлшемдерді, қысым-температура көрсеткіштерін, таңбалауды, төзімділіктерді және көміртекті болат пен соғылған көміртекті материалдарға қойылатын талаптарды қамтитын стандарт. Қолайлы материал нысандары бойынша оларға арматура, химиялық заттар, механикалық қасиеттер және тәжірибелер талаптарына сәйкес келетін штангалар, соғулар, жіксіз түтіктер және жіксіз құбырлар жатады.
Түрлері мен пішіндері
Розетка дәнекерлеу фитингтері әртүрлі пішіндер мен түрлерде келеді, соның ішінде шынтақ, трос, крест және қақпақтармен шектелмейді. Бұл фитингтер әдетте құбырдың бағытын өзгерту, тармақтау немесе құбырдың ұшын жабу үшін қолданылады.
Материалдар және өндіріс
Розетка дәнекерлеу арматурасының материалы әдетте қосылымның үйлесімділігі мен коррозияға төзімділігін қамтамасыз ету үшін құбыр жүйесінің материалына сәйкес келеді. Жалпы материалдарға көміртекті болат, тот баспайтын болат және легирленген болат жатады. Өндіріс процесінде фитингтер әртүрлі өлшемдер мен пішіндер талаптарын қанағаттандыру үшін соғылды, құйылады немесе өңделеді.
Қосылу және тығыздау
Розетка дәнекерлеу арматурасы розеткамен дәнекерлеу арқылы қосылады. Біріктіру процесінде құбырдың бір ұшы фитингтің розеткасына салынып, екеуі дәнекерлеу арқылы сенімді түрде біріктіріледі. Тығыз қосылуды қамтамасыз ету үшін әдетте құбыр мен фитингтің розеткасын дәнекерлеу алдында тазартады және алдын ала өңдейді, дәнекерлеу процесінде сәйкес дәнекерлеу әдістері мен материалдары қолданылады.
Сипаттамалары және қолданулары
Розетка дәнекерлеу арматурасы келесі сипаттамаларға ие:
●Мықты байланыс: дәнекерлеу арқылы қосылған, жоғары қосылым беріктігі мен тығыздағыш.
●Күшті бейімделгіштік: құбыр жүйелерінің әртүрлі өлшемдері мен пішіндерінде қолдануға болады.
●Жоғары температура мен жоғары қысымға төзімді: жоғары температура мен қысымға төтеп бере алады.
●Орнату және техникалық қызмет көрсету оңай: басқа қосу әдістерімен салыстырғанда, розетка дәнекерлеу фитингтерін орнату және жөндеу оңайырақ.
●Роземалық дәнекерлеу арматурасы мұнай, химия өнеркәсібі, электр энергетикасы, кеме жасау және т.б. сияқты әртүрлі өнеркәсіп салаларында кеңінен қолданылады. Бұл өрістерде олар әдетте құбырлар жүйесінің қалыпты жұмысын және қауіпсіздігін қамтамасыз ету үшін құбырларды, клапандарды, фланецтерді және басқа жабдықты қосу үшін қолданылады.
