Жол бос орындар

SN Valve сайтынан Қытайдан келген жолақтардың үлкен таңдауын табыңыз. ASME B16.48 стандарттары бойынша жабылған «сызық жалюзи» деп те аталатын желілік дайындамалар әдетте техникалық қызмет көрсету мақсатында құбырдың бір бөлігін оқшаулау үшін пайдаланылады. Жоғары ағындағы технологиялық сұйықтықтар мен газдардың төменгі ағынға көшу мүмкіндігін жою үшін әдетте тығыздағыштары бар қатты дискіні салу арқылы құбырларды оқшаулау үшін пайдаланылатын желілік дайындамалардың әртүрлі түрлері бар. Тығыздағыштар сәтсіз болса да, технологиялық сұйықтықтардың төменгі ағынға көшуі мүмкін емес. Жол бос орындардың әртүрлі түрлері келесідей:

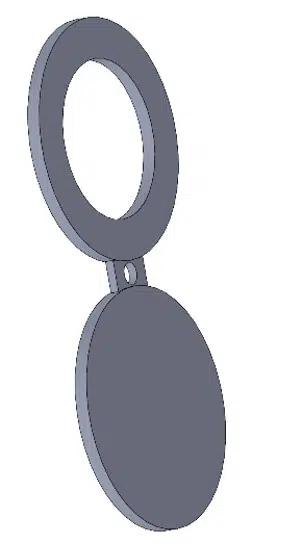

Сурет-8 бос:Бұл түрдегі жалюзи оқшаулауға арналған тығыздағыштары бар дөңгелек, қатты дискі бар. Сондай-ақ қатты дискіні басқа ұқсас дискімен байланыстыратын байлау бар, бірақ оның ішкі диаметрі бар, сондықтан сіз шектеусіз ағынға ие боласыз. Сурет-8 фланецтегі болтпен бекітілген және «соқыр» (оқшауланған) немесе «толық тесік» күйінде айнала алады. Бұл перделер «көзілдірік жалюзи» немесе «сурет-8 бос» деп те аталады.

Бос қалақ:Бұл перделер тығыздағыштары бар тұтас дөңгелек дискілер. Дискінің сыртқы диаметрінде тұтқа бар, сондықтан оператор оны фланецтер арасына салып, құбырларды оқшаулай алады.

Қалақшалар:Бұл аралық тетіктер қалақшаға ұқсайды, бірақ шектеусіз ағынды қамтамасыз ету үшін ішкі диаметрі бар тесік бар. Қалақша аралықтары фланецтер арасында бос қысымды жасау үшін пайдаланылады, осылайша қалақша дайындамасын алып тастағанда кірістіруге болады.

Анықтамасы және қызметі

Құбыр пердесі, сондай-ақ соқыр фланец немесе құбыр тығыны ретінде белгілі, құбырдың саңылауын тығыздау үшін қолданылатын ортасында тесігі жоқ фланец. Ол құбыр жүйелерінде әртүрлі мақсаттарға қызмет етеді, соның ішінде:

●Ағып кетудің алдын алу: ортаның ағып кетуіне жол бермеу және өндіріс қауіпсіздігіне кепілдік беру үшін құбыр құбыр жүйесінің жабық ұшына орнатылады.

●Тексеру және жөндеу: Құбыр жүйесіне техникалық қызмет көрсету және тексеру барысында, құбырдың бір бөлігін алып тастау немесе бөлшектерді ауыстыру қажет болғанда, құбырды перде арқылы бітеп тастауға болады, осылайша келесі техникалық қызмет көрсету және тексеру жұмыстарын орындауға болады. орындалды.

●Желіні тазалау және өзгерту: Құбыр тасымалдау ортасын өзгерту қажет болған жағдайда, құбырды құбырмен бітеп тастауға және ортаны тазалауға және ауыстыруға болады.

●Тотығу коррозиясын болдырмаңыз: Құбыр жүйесіне техникалық қызмет көрсету және жөндеу кезінде бөлшектер ұзақ уақыт бойы ауа мен ортаның әсеріне ұшыраса, ол тотығу коррозиясын тудырады, бұл құбыр жүйесінің жұмысына әсер етеді. Құбыр перделері тотығу коррозиясын тиімді болдырмайды.

Классификация және материал

Құбыр перделерін әртүрлі құрылымдар мен функцияларға сәйкес көптеген түрлерге бөлуге болады, мысалы, болтты жалюзи, қысқыш жалюзи, қатты жалюзи және арнайы мақсаттағы перделер. Сонымен қатар, әртүрлі материалдарға сәйкес құбыр перделерін әртүрлі түрлерге бөлуге болады, жалпылары:

●Тот баспайтын болаттан жасалған жалюзи пластина: әдетте 304, 316, 316L және т.б.. Оның жоғары температураға төзімділігі, коррозияға төзімділігі және т.б. артықшылықтары бар және негізінен химия өнеркәсібі, медицина және тамақ салаларында қолданылады.

●Көміртекті болаттан жасалған жалюзи пластина: әдетте Q235, Q345, 20# және басқа материалдардан жасалған, жоғары беріктігі, жақсы қысымға төзімділігі және басқа сипаттамалары бар, негізінен мұнай-химия, табиғи газ, жылу және басқа салаларда қолданылады.

●Полиуретан жалюзи: негізінен су өткізбейтін, жылуды сақтайтын, тозуға төзімді және басқа сипаттамалары бар полиуретанды материалдан жасалған, негізінен сумен жабдықтау және дренажда, су құбыры жүйесінде және басқа салаларда қолданылады.

●ПВХ соқыр пластина: негізінен қышқыл мен сілтіге төзімді, коррозияға қарсы және басқа да сипаттамалары бар ПВХ материалынан жасалған, негізінен қышқыл, сілті, тұзды тасымалдаушы құбырлар жүйесінде қолданылады.

Таңдау және орнату

Құбыр перделерін таңдау және орнату кезінде келесі факторларды ескеру қажет:

●Жұмыс қысымы мен температурасы: жұмыс қысымы мен температурасына және құбыр жүйесінің басқа шарттарына сәйкес, сәйкес жалюзи сипаттамалары мен үлгілерін таңдаңыз.

●Тығыздау: ағып кетпес үшін орнатқаннан кейін жалюзи жақсы жабылғанына көз жеткізіңіз.

●Қауіпсіздік: Орнату және пайдалану процесінде жазатайым оқиғаларды болдырмау үшін жалюзи қауіпсіз және сенімді болуын қамтамасыз ету керек.
