Көрініс соқыр фланец дегеніміз не?

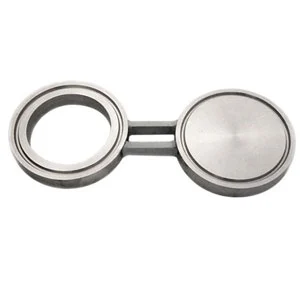

Егер күрек фланецтердің арасына қойылса, ол сұйықтықтың өтуін тоқтатады; Сурет 8 фланеці деп те аталады, сонымен қатар, 8-сурет деп те аталады, бұл екі байланыстырушы немесе сақиналық аралық ретінде айналдыруға болады. Фланецтің бұл түрі, әдетте, екі құбыр фланерлерінің артуы және әдетте екі тығыздағыштың арасындағы сэндоған кесілген металл бір бөлігі, ал екі металл соқырлар көбінесе болаттың кішкене бөлігімен бір-біріне бекітіледі. Өткір көзілдірік немесе көзілдірікке ұқсас - демек, соқыр фланец атауы. Соқырлардың бір ұшын жұмыс кезінде құбыр арқылы ағып кетуге мүмкіндік береді, ал екінші аяғы техникалық қызмет көрсету кезінде ағынды блоктауға арналған. Олар, әдетте, процестер құбырларын бөлек құрылғы ретінде орнатылады.

Көріндеме соқыр фланецтің бүкіл идеясы - бұл жабдық элементі кез-келген ағынның дұрыс емес және қауіпсіз түрде босатылғанына сенімді болуы мүмкін, сондықтан техникалық қызмет көрсету кезінде клапан арқылы ағып кетуі немесе ағып кетуі мүмкін емес. Ағынды басқа жабдықтың элементтеріне бұруға болады, бірақ тек бос орынмен ғана емес, бұл көрермен соқырлардың қауіпсіздік қызметінен бас тартады. Ағынның класс болуы керек және фланецті болттарды босатып, соқырларды бұрғылаудан бұрын жеңілдетілген қысым.

Көріндеме соқыр фланецтің әр түрлі түріне ие болуы мүмкін (РФ көтерілген бет, FF көтерілген бет, FF тегіс беті, FF тегіс бет, RTJ RTJ RTJ RTJ RTJ RTJ RTJ RAL, RTJ RTJ RAL, RTJ RTJ RTJ RAD, RTJ RTJ RTJ RTJ RAL, RTJ RTJ RAL, RTJ RTJ RAD, RTJ RTJ сақиналы), фланец түріне байланысты.

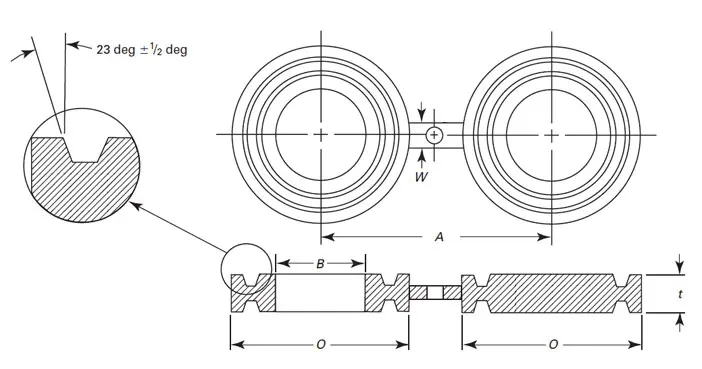

ASME B16.48-ге сәйкес жасалған әйел сақиналық буынға (F / RTJ) -да (F / RTJ) техникалық сурет (P / RTJ). Ж: Центриндік қашықтық; O: бос фланецтің диаметрі; B: ашық аяқтың диаметрі; Т: Бос қалыңдығы; W: Веб ені; Т: Бенаның қалыңдығы. Әйел сақиналы ойық өлшемдері ASME B16.5 сәйкес болуы керек. Галстук жолындағы тесіктердің мөлшері (болт аралыққа байланысты қажет болған жағдайда) фланецті болт шұңқырымен бірдей болады және ол екі фланец арасындағы болтқа кедергі келтірмейді. Тоцентті галстук өлшемінің қалыңдығы T өлшемді емес, барлық бағыттардың салмағын тұрақты деформациясыз галстукқа дейін қолдайтын болуы мүмкін.
