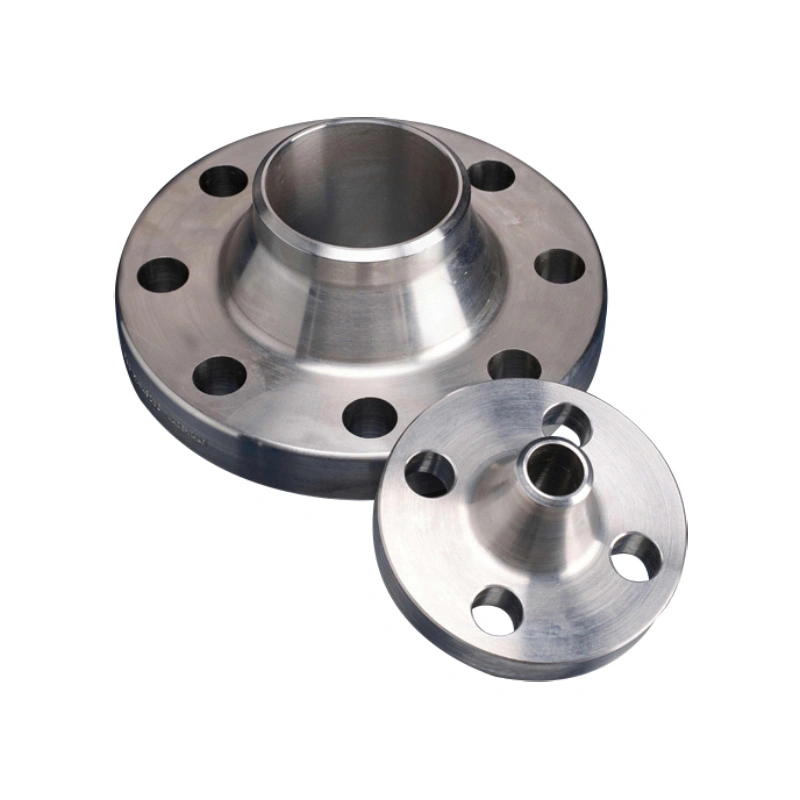

Ұзын дәнекерлеу мойны фланеці

Стандартты сипаттамалары: негізінен HG / T20615-2009 (Қытай химиялық стандарты) және ASME B16.5 (АҚШ стандарты), ал кейбір дизайн, мысалы, ISO 7005-1 сияқты халықаралық стандарттарға сәйкес келеді.
Материалды таңдау: Жалпы материалдар құрамына көміртекті болат, тот баспайтын болат (мысалы, 304/16L), легірленген болат және дуплексті болат (мысалы, 2205) кіреді. Арнайы жұмыс жағдайлары үшін гастеллой немесе титан қорытпасы материалдарын да пайдалануға болады.
Өндіріс процесі: фланецтің тығыздығы мен өлшемді дәлдігін қамтамасыз ету үшін CNC-дің жоғары дәлдікті өңдеумен біріктірілген интегралды соғу немесе өлу процесі қолданылады.

Ұзын дәнекерлеу Мойын фланецтері әдетте келесі сценарийлерде қолданылады:
Энергетика және химия өнеркәсібі: жоғары қысымды мұнай өңдеу құбырлары, LNG сақтау және тасымалдау жүйелері және жабдық айналымы ілмектері.
Электр және ядролық қуат: Ультра жоғары кернеу беру Болат құбырлары және ядролық электр станцияларына арналған салқындату жүйелері бірінші деңгейлі дәнекерлеуші ​​стандартқа сәйкес келуі керек.
Кемелер мен фармацевтика: теңіз суын салқындату жүйесі, стерильді сұйықтықты жеткізу, беті гигиена талаптарына сәйкес 0,8 мк м-ге дейін жылтыратылған.
Жалпы сала: жоғары температура қазандары, қысым ыдыстары және қайталанатын жүктемелерге арналған құбырлар қосылымдары.

Дәнекерлеу әдісі:
Газды қорғалған дәнекерлеу (GTAW / SMAW): шағын фланецтерді тамырмен дәнекерлеу үшін немесе күрделі жұмыс жағдайларын қолдану үшін қолданылады.
Автоматты түрде су астындағы доғалық дәнекерлеу (ара): үлкен диаметрлі фланецтерді екі жақты ендіруге жарамды, тамырларды тазарту қажеттілігін, жоғары тиімділігі мен біліктілігі 98%.
Groove дизайны: Әдетте бір жақты V-тәрізді немесе U-тәрізді ойық, әдетте, дақылдар ≥7mm және 0-1 мм буындар арасындағы дәнекерлеудің десконын араластырып, араласудың толық енуін қамтамасыз етеді және күйіп кетуіне жол бермейді.
Сапаны бақылау: 100% рентген (RT) және ультрадыбыстық (UT) инспекциясы, гидростатикалық қысымды тексеру, жұмыс қысымынан 1,5 есе, материалдар 1,5 есе, материалдар сертификатталуы керек 3.1.

Артықшылықтары:
Жоғары жүктеме сыйымдылығы: мойын құрылымы стрессті таратады, ағып кету қаупін азайтады және PN16MPA жоғары жоғары қысымды жүйелерге жарамды.
Оңай орнату: Тоқтан тыс дәнекерлеу дәнекерлеуді тігістерді тексеру процесін жояды, әсіресе шектеулі кеңістікпен модульдік жабдыққа жарамды.
Шектеулер:
Шаршаудың әлсіз кедергісі: жиі иілу немесе температураның кенеттен өзгеруі бар құбырлар үшін ұсынылмайды.
Шаршаудың әлсіз кедергісі: жиі иілу немесе температураның кенеттен өзгеруі бар құбырлар үшін ұсынылмайды.
