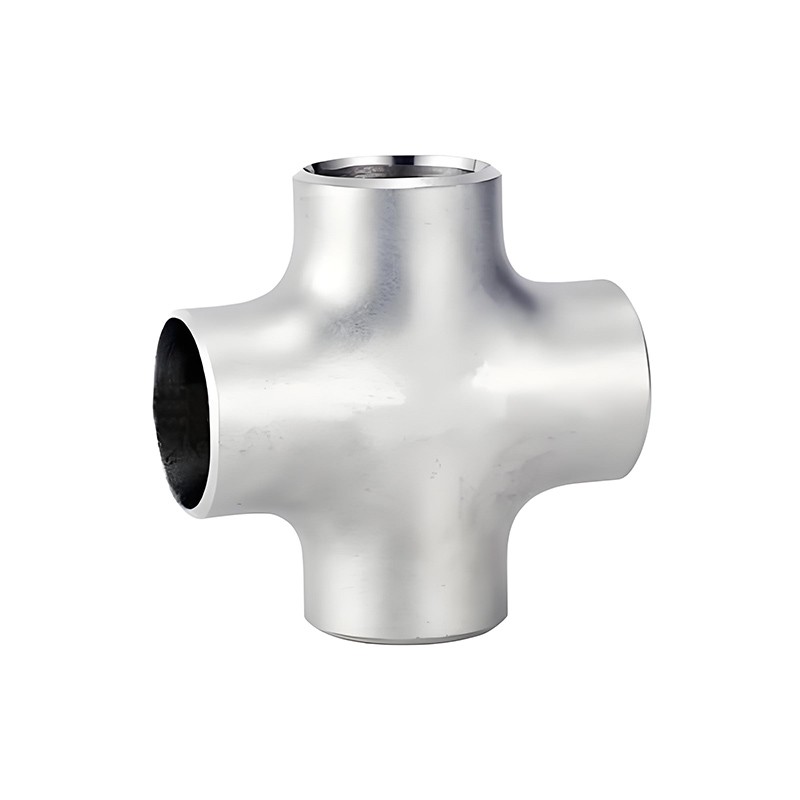

Тот баспайтын болаттан жасалған концентрлік крест

Тот баспайтын болаттан жасалған концентрлік крест, сонымен қатар 4 жақты құбыр коннекторлары ретінде белгілі, дәл өңделген компоненттер, сұйықтықты ағындарды құбыр жүйелерінде төрт бағыт бойынша бөлуге немесе біріктіруге арналған. Жоғары деңгейдегі 304, 316 немесе 316L-дан жасалған, тот баспайтын болаттан жасалған, бұл арматуралар коррозиялық, жоғары қысымды және экстремалды ортада, оларды мұнай мен газ, химиялық өңдеу, HVAC және суды тазарту сияқты ыңғайлы етеді.

Көлемі:

DN10 (3/8 »)	DN15 (1/2 »)	DN20 (3/4 »)	DN25 (1 »)	DN40 (1-1 / 2 »)
DN50 (2 »)	DN80 (3 »)	DN100 (4 »)	DN125 (5 »)	DN150 (6 »)
DN200 (8 »)	DN250 (10 »)	DN300 (12 »)	DN350 (14 »)	DN400 (16 »)
DN450 (18 »)	DN500 (20 »)	DN550 (22 »)	DN600 (24 »)

Реттелген өлшем Бізбен кеңесіңіз

Сұрау жіберу

Өнім Сипаттамасы

Өнім атауы: Тот баспайтын болаттан жасалған концентрлік крест
Көлемі: «-24» үздіксіз 1/2 (DN15-DN600)
Дәнекерленген 1/2 «-64» (DN12-DN1600)
Стандарт: ASME B16.9,
HT / T21631, MSS SP-43, Din2605, JISB2313
GB / T12459, GB / T13401, SH3408, HG / T21635
Қалыңдығы: Sch5-XXS
Бағасы: TP304L, TP316L, TP316L, TP310, TP321, TP321, TP904L; Deplex S31803 / F51, S32750 / F53

Негізгі ерекшеліктері:

Мықты құрылыс: тегіс немесе дәнекерленген конструкциялар 160-ға дейін қысыммен ағып кететін өнімділікті қамтамасыз етеді.
Коррозияға қарсы тұрақтылық: Хром-никельді легірленген құрамы қышқылдар, хлоридтер және тотығумен шектеледі.
Жан-жақты конфигурациялар: тең кресттерді (барлық порттар) таңдаңыз немесе кесіп өтетін кресттерді (аралас диаметрлі) таңдаңыз.
Гигиеналық әрлеу: жылтыратылған беттер (RA ≤0.8 мкм) тамақ, фарма және биотехникалық қосымшалардың санитарлық стандарттарына сәйкес келеді.
Температура диапазоны: -196 ° C-тан-870 ° C-қа дейін, криогендік немесе жоғары жылу жүйелеріне жарамды.

Өтініштер:

Күрделі құбыр желілерінде сұйықтықтарды тарату.
Химиялық өсімдіктердегі приборлар желілерін қосу.
Ауаның / су ағындарын басқаруға арналған HVAC жүйелері.
Сүт, сусын және фармацевтикалық өндірістегі санитарлық жүйелер.
ASME A403, ASME B16.11 және DIN 2615 стандарттарына сәйкес келеді. Реттелетін өлшемдер және материалдық бағалар.

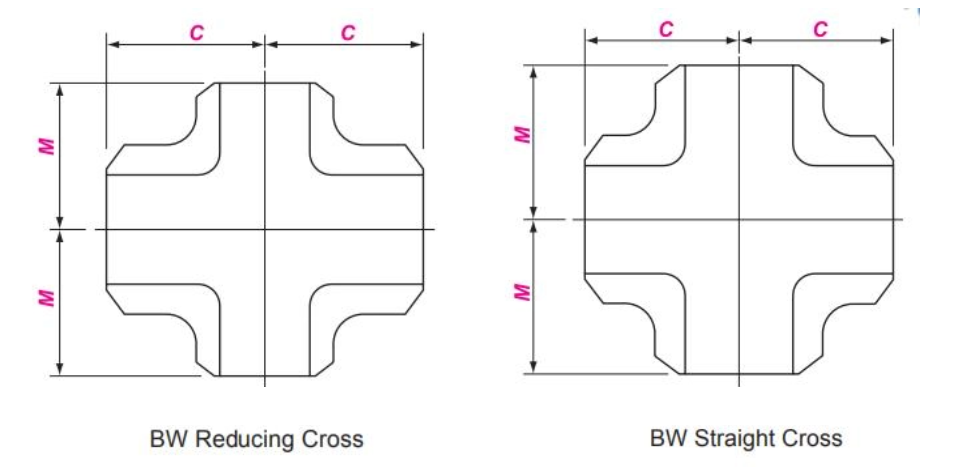

Номиналды мөлшер		Диаметрдің сыртқы диаметрі	Соңына дейін
Номиналды мөлшер		Диаметрдің сыртқы диаметрі	Соңына дейін
Дн	Ұлттық желі	-Ден	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1 / 4	42.2	48	48
40	1.1 / 2	48.3	57	57
50	2	60.3	64	64
65	2.1 / 2	73.0	76	76
80	3	88.9	86	86
90	3.1 / 2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499

Hot Tags: Тот баспайтын болаттан жасалған концентрлік крест
